Proof Load is 1.5 times the Working Load Limit. Breaking Load is four times the Working Load Limit

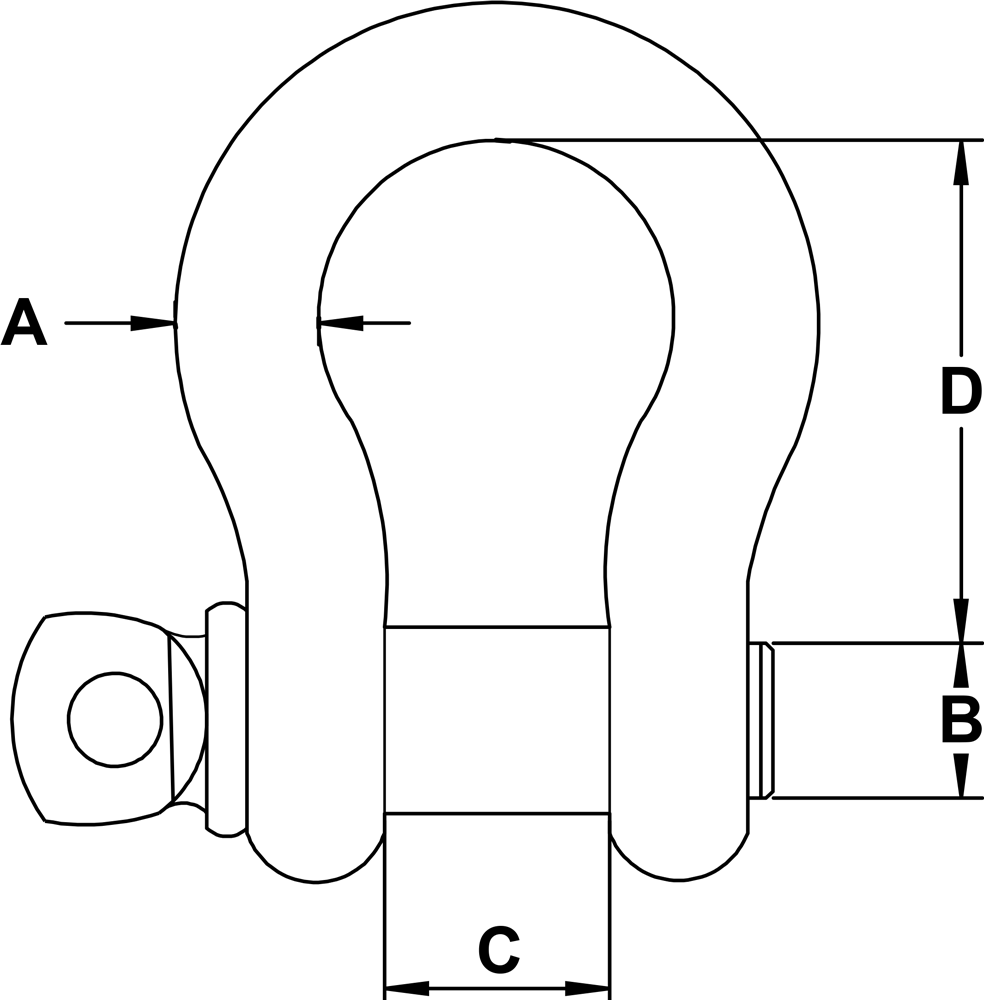

Size | Weight(lbs) | WLL | Pin Diameter(B) | C | D |
1/8" | 0.06 | 285lbs | 3/16 | 5/16 | 3/4 |
3/16" | 0.07 | 650lbs | 1/4 | 3/8 | 7/8 |
1/4" | 0.10 | 880lbs | 5/16 | 15/32 | 1-1/16 |
5/16" | 0.18 | 1300lbs | 3/8 | 1/2 | 1-1/4 |
3/8" | 0.28 | 3/4 T | 7/16 | 5/8 | 1-7/16 |
1/2" | 0.68 | 1-1/2T | 5/8 | 7/8 | 1-7/8 |
5/8" | 1.26 | 2T | 3/4 | 1-1/16 | 2-5/16 |
3/4" | 2.10 | 3T | 7/8 | 1-3/16 | 2-7/8 |
7/8" | 3.30 | 4T | 1 | 1-1/2 | 3-7/16 |
1" | 4.60 | 5T | 1-1/8 | 1-5/8 | 3-3/4 |
